Trong hệ thống giàn phơi thông minh nâng hạ bằng tay quay, bộ tời là bộ phận tiếp nhận thao tác của người sử dụng và truyền chuyển động tới hệ thống dây cáp, puly để điều khiển độ cao của thanh phơi.

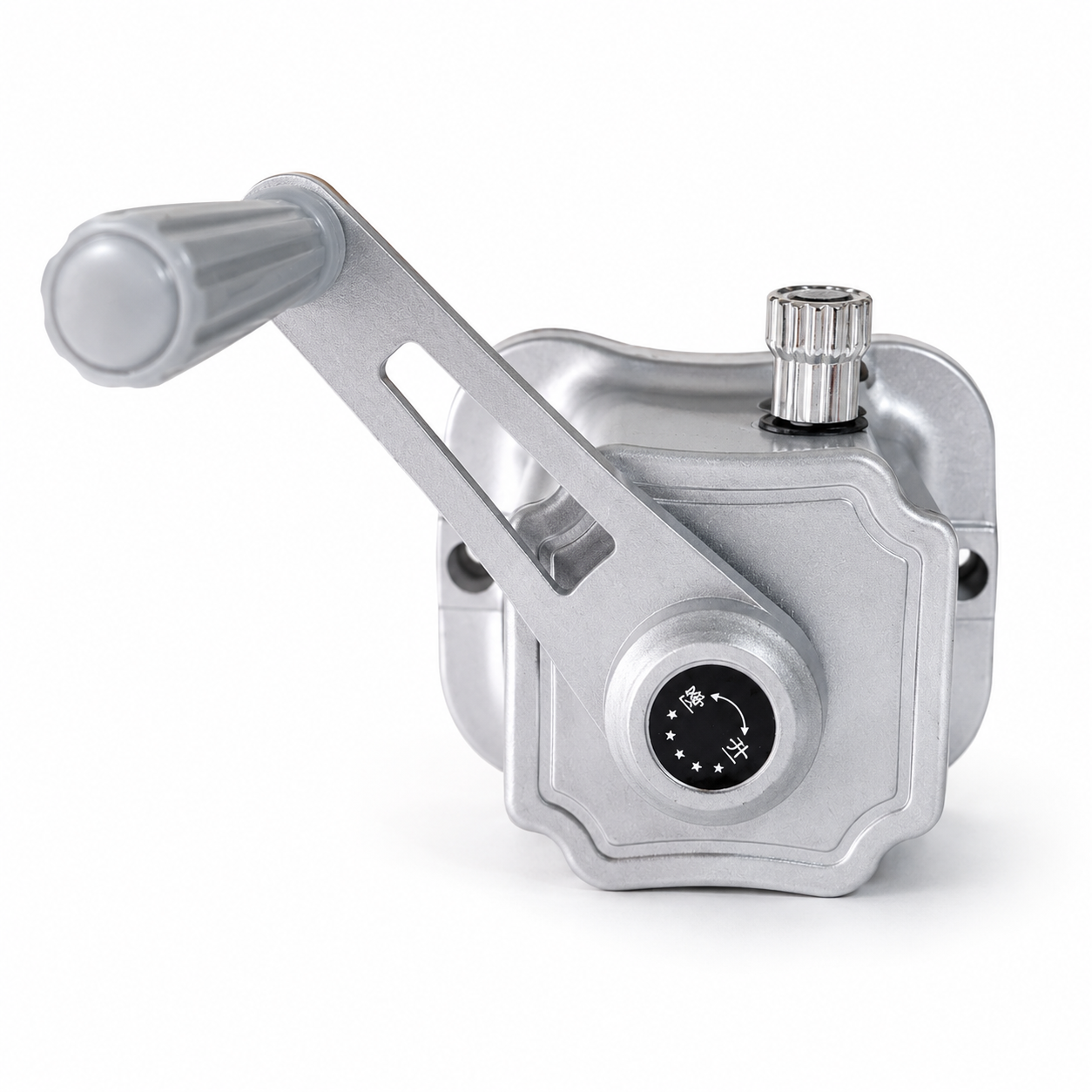

Bộ tời – bộ quay tay giàn phơi thông minh 2 thanh HCM T1 sử dụng cơ cấu quay tay cơ học, kết hợp dây cáp thép và hệ thống puly để hỗ trợ nâng hoặc hạ thanh phơi. Sản phẩm được lắp cố định trên tường, phù hợp sử dụng cho các hệ giàn phơi 2 thanh có kết cấu và thông số lắp đặt tương thích.

HCM T1 có thể sử dụng trong lắp đặt mới hoặc làm phụ kiện thay thế bộ tời giàn phơi khi bộ phận cũ bị hư hỏng.

Thông số kỹ thuật bộ tời giàn phơi HCM T1

Thông số	Chi tiết
Tên sản phẩm	Bộ tời – bộ quay tay giàn phơi thông minh 2 thanh HCM T1
Model	HCM T1
Loại thiết bị	Bộ tời/bộ quay tay giàn phơi
Hệ giàn phơi	Giàn phơi thông minh nâng hạ
Số thanh	2 thanh phơi
Phương thức vận hành	Quay tay cơ học
Màu sắc	Màu bạc
Vỏ bộ tời	Kim loại/hợp kim đúc
Tay quay	Tay quay kim loại dạng dài, đầu cầm nhựa
Dây truyền động	Cáp thép
Hệ truyền động	Bộ tời – cáp – puly
Chức năng	Cuốn/nhả cáp để hỗ trợ nâng và hạ thanh phơi
Vị trí lắp đặt	Bắt cố định trên tường
Ứng dụng	Lắp mới, sửa chữa hoặc thay thế bộ tời giàn phơi tương thích

Lưu ý: Khi sử dụng HCM T1 để thay thế bộ tời cũ, cần kiểm tra kích thước thực tế, khoảng cách lỗ bắt vít, hệ thống cáp, puly và kết cấu giàn phơi trước khi lắp đặt.

Đặc điểm của bộ tời – bộ quay tay giàn phơi HCM T1

1. Thiết kế dành cho giàn phơi nâng hạ bằng tay quay

HCM T1 thuộc nhóm bộ tời giàn phơi thông minh vận hành cơ học.

Người sử dụng tác động trực tiếp vào tay quay. Chuyển động quay được truyền vào cơ cấu bên trong bộ tời để thực hiện quá trình cuốn hoặc nhả dây cáp.

Dây cáp tiếp tục truyền chuyển động qua hệ thống puly phía trên để thay đổi vị trí của thanh phơi.

Cơ cấu cơ học giúp hệ thống có thể hoạt động mà không cần sử dụng động cơ điện.

2. Sử dụng cho hệ giàn phơi 2 thanh

Qua hệ thống lắp đặt thực tế, HCM T1 được sử dụng cùng hệ giàn phơi nâng hạ 2 thanh.

Một hệ thống hoàn chỉnh thường bao gồm:

• Bộ tời quay tay;
• Dây cáp thép;
• Hệ thống puly dẫn hướng;
• Cụm puly trên trần;
• Hai thanh phơi;
• Các chi tiết liên kết và cố định.

Các bộ phận phối hợp với nhau để chuyển thao tác quay tay thành chuyển động nâng/hạ của hệ thống thanh phơi.

3. Cơ cấu truyền động bằng cáp thép

Cáp thép đóng vai trò truyền lực giữa bộ tời và hệ thống thanh phơi.

Khi người sử dụng quay tay, cơ cấu bên trong bộ tời thay đổi chiều dài phần cáp làm việc thông qua quá trình cuốn hoặc nhả cáp.

Cáp được dẫn lên phía trên thông qua các puly, sau đó kết nối với hệ thống nâng hạ thanh phơi.

Cách bố trí này cho phép bộ tời được đặt ở vị trí thấp trên tường trong khi hai thanh phơi được lắp phía trên trần.

4. Bộ tời được lắp cố định trên tường

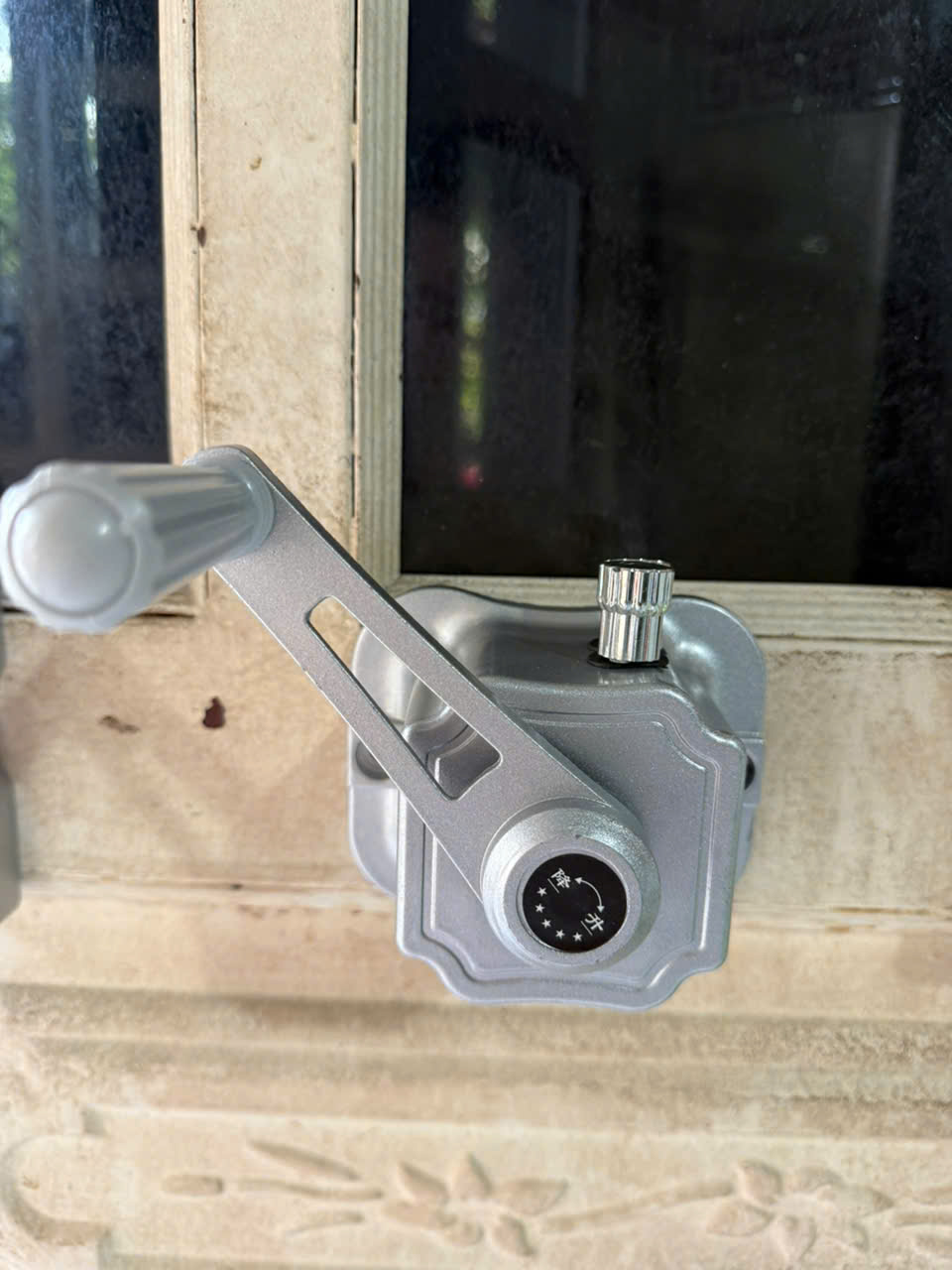

Qua hình ảnh lắp đặt thực tế, HCM T1 được bắt trực tiếp vào tường tại vị trí thuận tiện cho người sử dụng thao tác.

Dây cáp từ bộ tời chạy thẳng lên phía trên, đi qua các bộ phận dẫn hướng trước khi tới cụm puly trên trần.

Cách lắp đặt này giúp người dùng có thể đứng ở vị trí thuận tiện để điều khiển thanh phơi mà không phải trực tiếp tác động vào các bộ phận trên cao.

5. Tay quay kim loại dạng dài

HCM T1 sử dụng tay quay kim loại dạng đòn dài.

Phía cuối tay quay được trang bị đầu cầm bằng nhựa. Khi vận hành, người sử dụng cầm vào vị trí này để tạo chuyển động quay quanh trục của bộ tời.

Chiều dài của tay quay tạo cánh tay đòn hỗ trợ truyền lực vào cơ cấu bên trong.

6. Vỏ kim loại/hợp kim hoàn thiện màu bạc

Thân HCM T1 sử dụng kết cấu kim loại/hợp kim với bề mặt hoàn thiện màu bạc.

Phần vỏ bao bọc cụm truyền động bên trong và đồng thời tạo vị trí liên kết bộ tời với bề mặt tường.

Kiểu hoàn thiện màu bạc cũng đồng bộ với nhiều chi tiết kim loại khác thường xuất hiện trên hệ thống giàn phơi nâng hạ.

Nguyên lý hoạt động của bộ tời giàn phơi HCM T1

Có thể hiểu nguyên lý hoạt động theo chuỗi:

Tay người → Tay quay → Bộ tời → Dây cáp → Puly → Thanh phơi

Khi người sử dụng quay tay:

Bước 1: Tay quay làm trục của bộ tời chuyển động.

Bước 2: Cơ cấu bên trong bộ tời thực hiện cuốn hoặc nhả dây cáp.

Bước 3: Dây cáp truyền chuyển động lên hệ thống puly.

Bước 4: Hệ thống puly dẫn hướng và phân phối chuyển động tới thanh phơi.

Bước 5: Thanh phơi được nâng lên hoặc hạ xuống tùy theo chiều vận hành.

Nhờ cơ chế này, người dùng có thể điều chỉnh độ cao thanh phơi từ vị trí bộ tời được lắp trên tường.

Công dụng của bộ quay tay giàn phơi HCM T1

Chức năng chính của HCM T1 là điều khiển quá trình nâng và hạ thanh phơi.

Trong quá trình sử dụng, bộ tời hỗ trợ:

• Cuốn dây cáp;
• Nhả dây cáp;
• Truyền chuyển động tới hệ thống puly;
• Điều chỉnh độ cao thanh phơi;
• Hạ thanh phơi xuống khi treo hoặc lấy quần áo;
• Nâng thanh phơi lên để tận dụng không gian phía trên.

Đây vì vậy là một trong những bộ phận quan trọng của hệ giàn phơi thông minh 2 thanh vận hành bằng tay quay.

HCM T1 phù hợp sử dụng trong trường hợp nào?

Bộ tời HCM T1 có thể được sử dụng cho một số nhu cầu chính:

Lắp đặt hệ giàn phơi mới

Sử dụng làm bộ phận điều khiển nâng hạ trong hệ giàn phơi 2 thanh có cấu tạo phù hợp.

Thay bộ tời giàn phơi bị hỏng

Khi bộ tời cũ gặp sự cố cơ học, HCM T1 có thể được xem xét làm phụ kiện thay thế nếu các thông số lắp đặt tương thích.

Sửa chữa giàn phơi thông minh

HCM T1 phù hợp cho nhu cầu sửa chữa và phục hồi các hệ giàn phơi nâng hạ bằng tay quay.

Thay thế phụ kiện giàn phơi cũ

Đối với hệ giàn phơi đã sử dụng lâu năm, bộ tời có thể được thay riêng mà không nhất thiết phải thay toàn bộ hệ thống nếu những bộ phận còn lại vẫn đáp ứng yêu cầu sử dụng.

Dấu hiệu cần kiểm tra bộ tời giàn phơi

Nên kiểm tra bộ tời và toàn bộ hệ thống khi xuất hiện một trong các hiện tượng:

• Tay quay khó vận hành;
• Quay tay nhưng thanh phơi không di chuyển bình thường;
• Thanh phơi nâng hoặc hạ không ổn định;
• Bộ tời xuất hiện tiếng động bất thường;
• Cơ cấu cuốn/nhả dây cáp hoạt động không bình thường;
• Tay quay hoặc trục quay có dấu hiệu hư hỏng;
• Bộ tời không còn giữ được trạng thái vận hành như trước.

Không nên mặc định mọi hiện tượng khó nâng hạ đều do bộ tời. Dây cáp và hệ thống puly cũng cần được kiểm tra để xác định chính xác nguyên nhân.

Lưu ý khi mua HCM T1 để thay thế bộ tời cũ

Đây là vấn đề đặc biệt quan trọng đối với khách hàng mua phụ kiện giàn phơi thay thế.

Không nên lựa chọn bộ tời chỉ dựa vào hình dáng bên ngoài.

Trước khi mua HCM T1, cần kiểm tra:

1. Kiểu bộ tời đang sử dụng

Chụp rõ mặt trước, mặt sau và vị trí lắp đặt của bộ tời cũ.

2. Khoảng cách lỗ bắt vít

Đo chính xác khoảng cách tâm các vị trí liên kết để xác định khả năng lắp vào vị trí cũ.

3. Kích thước bộ tời

Đối chiếu chiều rộng, chiều cao và chiều sâu của bộ tời cũ với sản phẩm thay thế.

4. Hệ thống dây cáp

Kiểm tra số đường cáp, cách đi cáp và phương thức kết nối giữa cáp với bộ tời.

5. Hệ thống puly

Kiểm tra tình trạng và cấu tạo puly để tránh trường hợp thay bộ tời nhưng hệ thống vẫn vận hành không ổn định do puly hoặc cáp đã hỏng.

6. Hệ giàn phơi 2 thanh

Cần xác định sản phẩm đang sử dụng đúng hệ giàn phơi nâng hạ tương thích với bộ tời HCM T1.

Bộ tời HCM T1 – giải pháp thay thế cho hệ giàn phơi 2 thanh tương thích

Bộ tời – bộ quay tay giàn phơi thông minh 2 thanh HCM T1 là phụ kiện cơ học đảm nhiệm việc truyền chuyển động từ tay quay tới dây cáp và hệ thống puly, qua đó hỗ trợ điều khiển hai thanh phơi lên hoặc xuống.

Sản phẩm có thân kim loại/hợp kim hoàn thiện màu bạc, tay quay kim loại kết hợp đầu cầm nhựa và sử dụng hệ truyền động bằng cáp thép.

HCM T1 phù hợp cho nhu cầu lắp đặt, sửa chữa và thay thế bộ tời giàn phơi thông minh 2 thanh có kết cấu tương thích.

Đối với khách hàng mua phụ kiện để thay bộ tời cũ, nên cung cấp hình ảnh sản phẩm đang sử dụng cùng các kích thước liên quan để đối chiếu trước khi lựa chọn.
